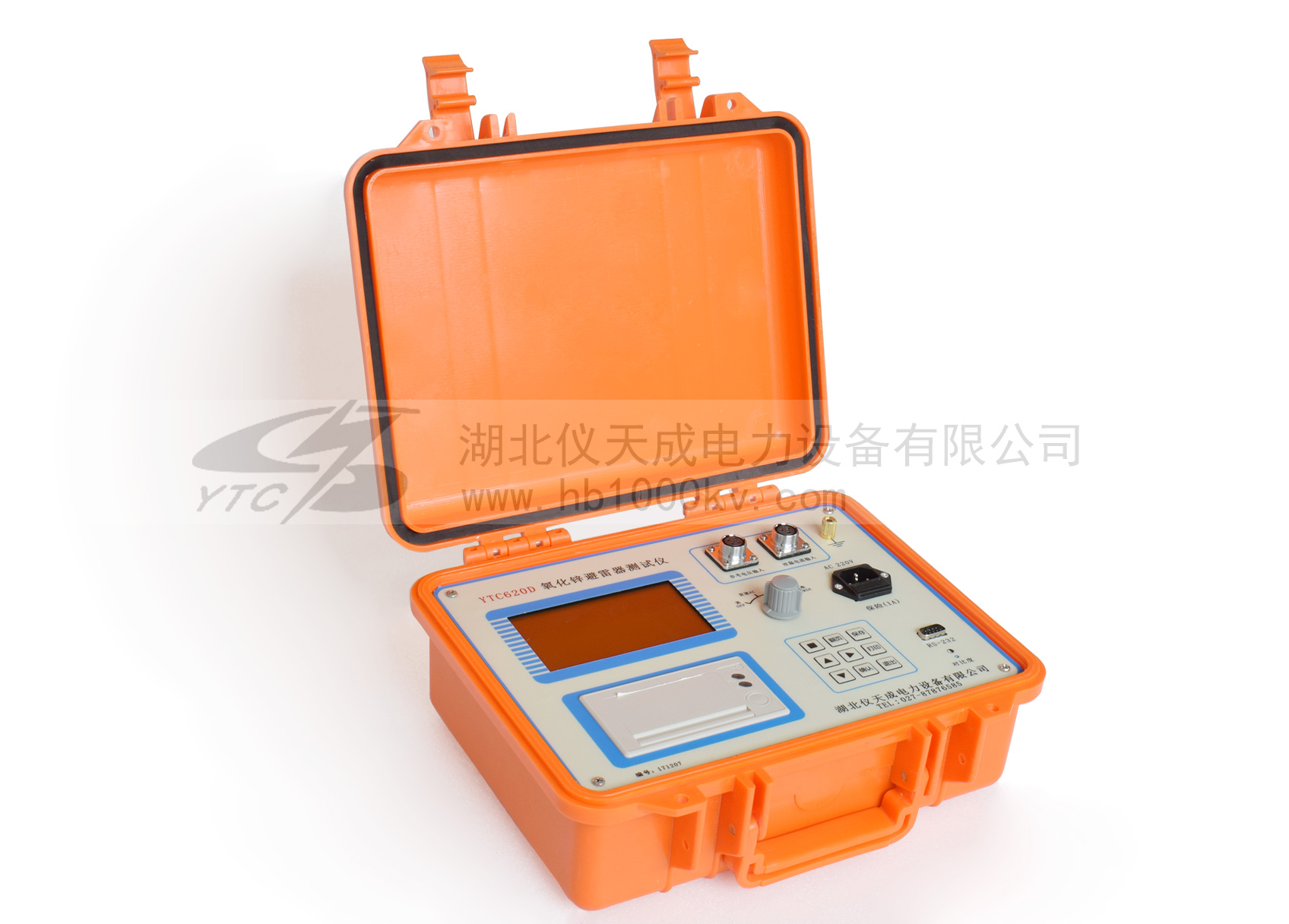

簡述下YTC620D氧化鋅避雷器測試儀的操作步驟以及注意事項

返回打印來源：儀天成電力時間：2022/09/29 閱讀：次

在發電廠、變電所這類的電力工業中，為了應對雷雨季節，都需要裝上避雷器來避免雷電的自然災害，氧化鋅避雷器這類的避雷器運用是很廣泛的，我司為了應對市場上避雷器儀器安全檢測要求，精心研制的YTC620D氧化鋅避雷器測試儀，其以先進的微型計算機為控制部件，全智能操作，具有抗干擾能力強，測量準確可靠,功能強大,操作方便等優點，是現場以及實驗室檢測氧化鋅避雷器各項交流電氣參數的可靠測試儀器，今天小編主要給大家介紹下其操作步驟以及注意事項。

注意事項：
1.使用適當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。
2.正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。
3.產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。
4.注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。
5.請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。
6.使用適當的保險絲。只可使用符合本產品規定類型和額定值的保險絲。
7.避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。
8.在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。
9.請勿在潮濕環境下操作。
10.請勿在易爆環境中操作。
11.保持產品表面清潔和干燥。

操作步驟：
1.轉換開關處于“關”狀態，接好電源線、儀器地線及相應的“參考電壓輸入”線和“泄漏電流輸入”線。
2.將“功能轉換開關”轉至交流AC（220V供電）、或直流DC（儀器內部電池供電）擋。
3.儀器背光：開機時，儀器背光處于“關”狀態，這樣是為了在用儀器內部直流電源時節約電能，使儀器工作時間長一些。在光線足夠強的情況下不必打開背光。光線較暗時，在主菜單下，按“■”鍵可打開或關上背光。
4.避雷器編號：按鍵盤“、¯”將光標指向“避雷器編號”，按“確定”進入；按“®”鍵選擇要調整的位置，此位置會反向顯示；按 “、¯” 鍵進行選擇，可選擇的字母或數字的范圍和順序見附表；所有位調整完成后，按“確定”鍵。（如果不想改動避雷器編號，可按“退出”鍵）
5.電壓變比值：電壓變比為避雷器高壓端電壓與送到儀器“參考電壓輸入”端的電壓之比。
6.邊相校正：調整方法同上，一般相間干擾的影響大約在2°~ 5°，由于準確測算干擾量有一定困難，一般不提倡硬性補償，而是將其設置為0.0°,可以按規程要求，縱向比較一段時間內數據變化趨勢。如果需要調整邊相校正角，可參考后面“測量原理”的有關章節；邊相校正角后面是相序調整，如果被測避雷器是A相，既將相序調為A相，依此類推，按“→”將光標指向“相序”，按 “、¯” 鍵進行調整，按“確定”鍵完成。。如果是在實驗室測量，則將其調整為0；
7.測量方式：本儀器可采用PT二次法、在線電流法和實驗室檢測法進行測量，將光標指向“測量方式”，按“確定”鍵可在“PT二次法”和“在線電流法”之間進行選擇。實驗室檢測法和PT二次法一樣，可選擇相同設置。

YTC620D氧化鋅避雷器測試儀操作使用簡單便捷，測量全過程由單片機控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。

湖北儀天成電力設備有限公司
2022年9月29日
