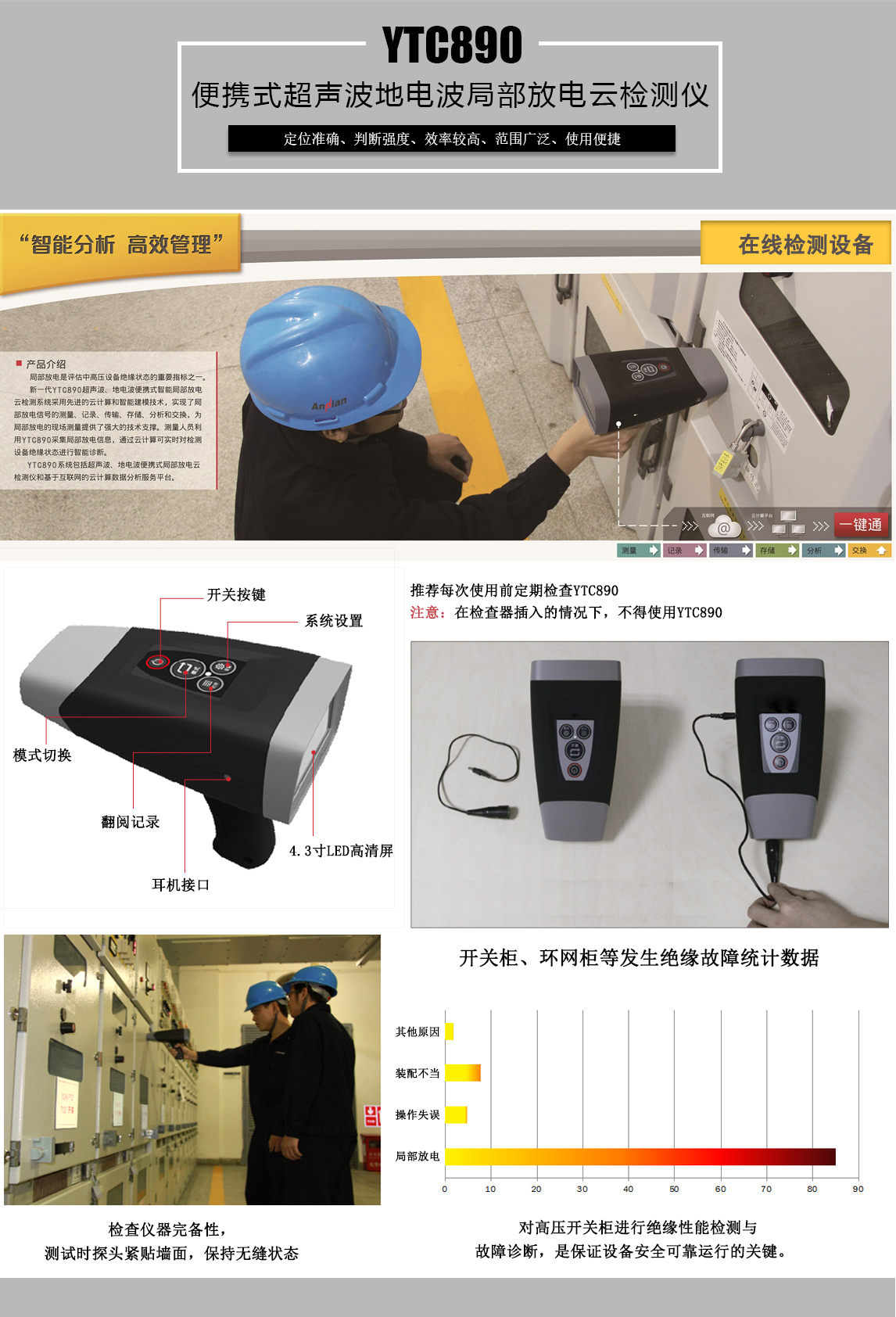

YTC890便攜式超聲波地電波局部放電檢測儀

YTC890超聲波地電波局部放電檢測儀可以用來快速檢測開關柜、環網柜等高壓電器設備的局部放電現象，可以在不影響開關柜的運行狀態下帶電測量，采用非入侵式檢測，以超聲波檢測法為基礎進行定位。
     -定位準確
     -判斷強度
     -效率較高
     -范圍廣泛
     -使用便捷

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介：
開關柜、環網柜等發生絕緣故障的原因85%是由局部放電引起的，10KV開關柜、環網柜等作為配網系統中主要設備之一，其安全性及可靠性得到了很高的重視。對高壓開關柜進行絕緣性能檢測與故障診斷，是保證設備安全可靠運行的關鍵。

YTC890超聲波地電波局部放電檢測儀采用超聲波檢測法及暫態地電波檢測法進行檢測，當高壓電器設備內部存在局部放電，在放電過程中，隨著放電的發生，伴隨爆裂狀的聲發射，產生超聲波，且很快的向四周介質傳播。伴隨有聲波能量的放出，超聲波信號以某一速度通過不同介質（隔板、油、SF6氣體等）以球面波的形式向四周傳播。由于超聲波頻率高其波長較短，因此它的方向性較強，從而它的能量較為集中，容易進行定位。

當局部放電活動出現在高壓開關柜絕緣層中時，它會產生無線電頻率范圍內的電磁波，它通過金屬外殼上的開孔，從開關柜內泄漏到外表面。當電磁波傳播到開關柜外面時，它會在接地的金屬外殼上產生瞬態地電壓，亦稱暫態地電波(TEV)。
YTC890便攜式超聲波地電波局部放電檢測儀采用云計算和智能建模技術，實現了局部放電信號的測量、記錄、傳輸、存儲、分析和交換，為局部放電的現場測量提供了強大的技術支撐。測量人員利用YTC890采集局部放電信息，通過云計算可實時對檢測設備絕緣狀態進行智能診斷。

系統功能
基本功能（檢測儀）
超聲波檢測：帶電連續測量中高壓設備局部放電超聲波；
地電波檢測：帶電連續測量中高壓設備同部放電地電波；

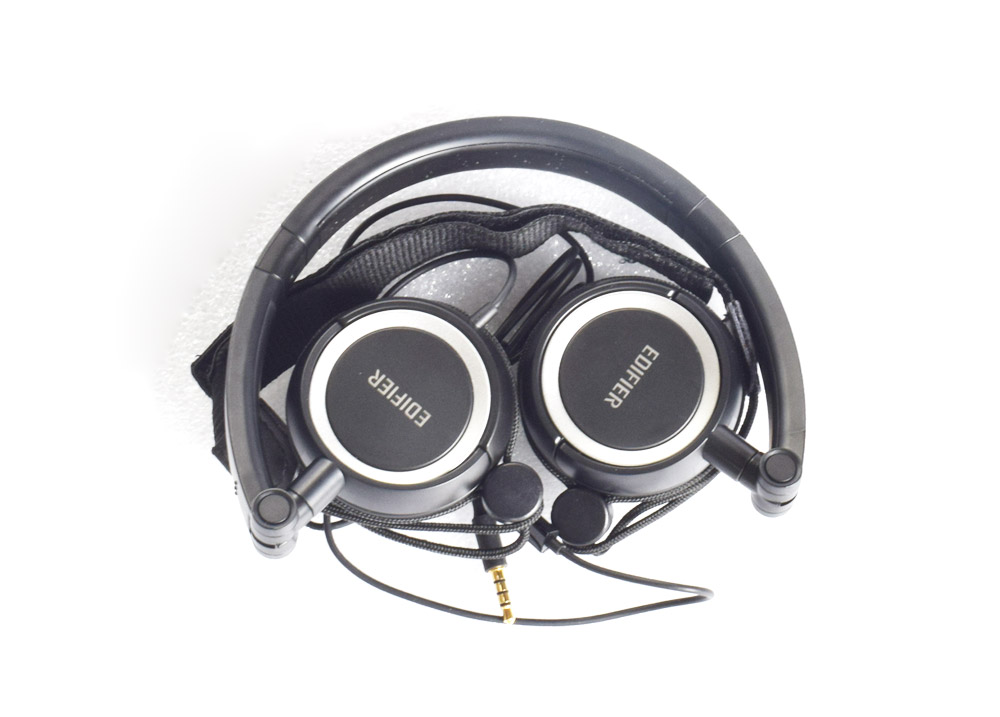

音頻檢測：使用耳機檢測中高壓設備局部放電活動；

背景噪聲：可獨立檢測中高壓設備的背景噪聲水平；

數值顯示：實時顯示超聲波水平、頻諶特性或地電波水平；
波形顯示：實時顯示超聲波水平、頻諶特性或地電波水平變化曲線；
記錄與回放：實時記錄并保存測量信號，方便信號回放；
智能診斷：智能平價局部放電狀態，并顯示紅綠燈警報；
設備管理：支持企業設備管理系統接口，方便測量數據管理；
工作模式：可工作在單機模式或聯網模式，支持3G無線通信；
自動聯網：通過設置有效用戶信息，自動登錄云計算平臺；
系統升級：通過存儲卡或3G網絡實現系統軟件自動升級；
用戶交互：良好的用戶操作界直，操作簡便，入門輕松；

高級功能（云計算）
海量存儲：通過檢測終端自動存儲或手動上傳檢測數據；
數據查詢：提供多種數據查詢方式，方便用戶管理；
數據分析：提供橫向和縱向多種分析方式，并自動生成檢測報表；
數據交換：允許不同有效用戶之間進行數據交換；
數據共享：允許不同有效用戶之間共享數據源和知識庫；
知識管理：可建立局部放電特征知識庫，便于知識的積累和傳承；
智能診斷：基于知識庫評價局部放電狀態并選擇檢修策略；
數據安全：提供存儲卡與云計算的數據同步和加密備份，保障安全；
設備臺賬：建立統一的設備參數;跟蹤設備狀態；
專家在線：提供專家網絡在線指導診斷設備狀態；

技術參數 TECHNICAL PARAMETERS

項目		技術參數
超聲波參數	測量范圍	-20dBμV~65dBμV
	分辨率	1dB
	精度	±1dB
	傳感器靈敏度	-65dB
	傳感器中心頻率	40KHz
	傳感器直徑	16mm
	測試源	24dB-30dB
地電波參數	測量范圍	0dBμV~60dBμV
	分辨率	1dB
	傳感器	電容性
	精度	±1dB
	每周最大脈沖數	2K
	最小脈沖數	5HZ
硬件	處理器	高性能智能處理器
	顯示屏	4.3寸觸摸屏
	操作按鍵	PVE薄膜鍵盤
	設備接口	3.5mm立體聲耳機接口 DC電壓電流充電接口 USB 2.0 3G無線網絡接口 TF存儲卡接口外接探頭傳感器接口
	TF存儲卡	容量4-32G
	耳機	8歐姆

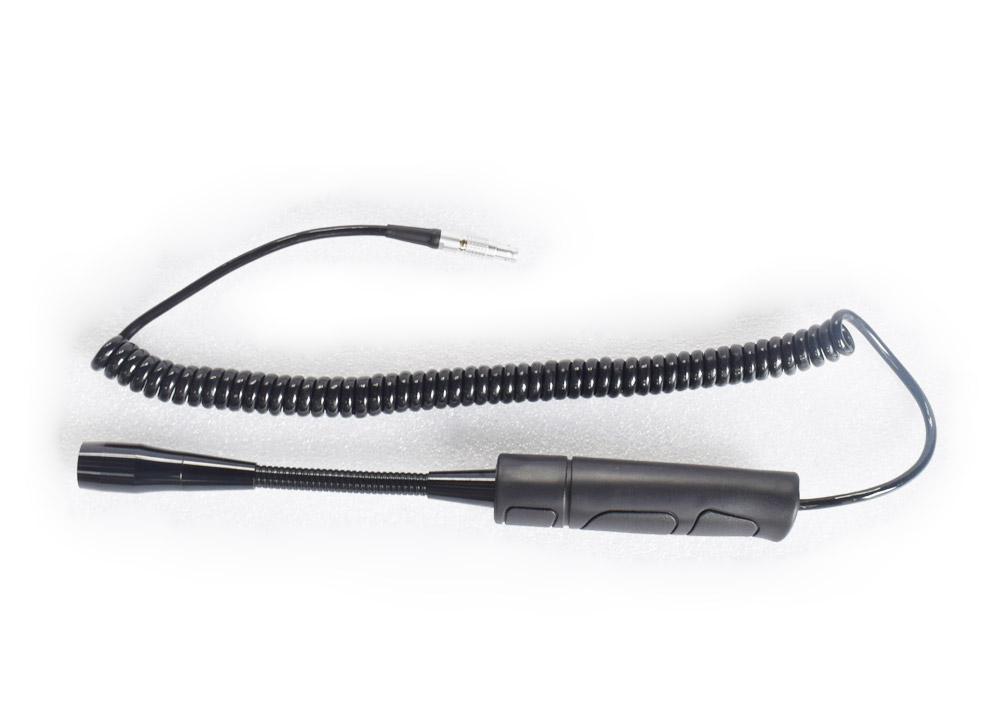

	外接探頭	超聲波探頭延長線150mm
	機身材料	ABS+PC塑膠
	重量	0.9KG
	尺寸	241mm126mm189mm
運行環境	工作溫度	0-55℃
	工作濕度	0-90%相對溫度無凝霜
	IP等級	54
電池電源	內部電池	3.7V 9000mAh鋰-離子
	正常工作時間	約7小時
	省電模式	自動關機時間（默認10分鐘）

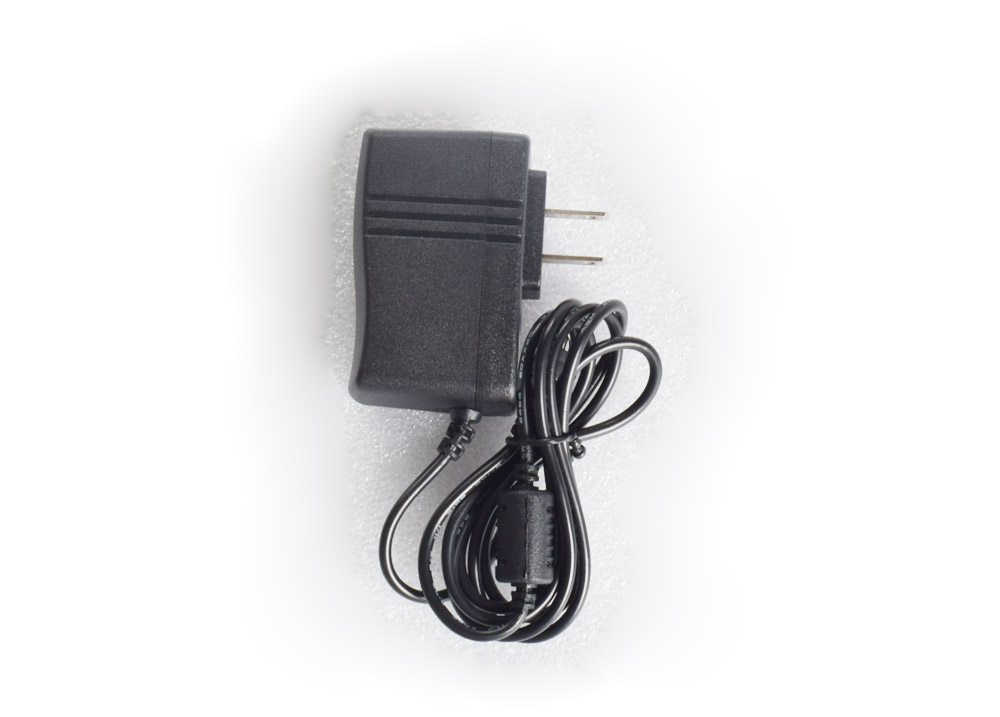

	充電器額定電壓	90-264V AC
	充電電壓/電流	5V/2.4A
	完全充電時間	約9小時

YTC890便攜式超聲波地電波局部放電檢測儀
